矿用防爆摄像机
产品渠道：来自深圳容方原装产品
售后服务：深圳容方提供售后服务保障。
产品简介：矿用隔爆型光纤摄像仪.
内部编号:KBA166
分享到：
最后更新时间：2020-04-28 11:04
产品详情技术参数外观尺寸可选配件经典安装

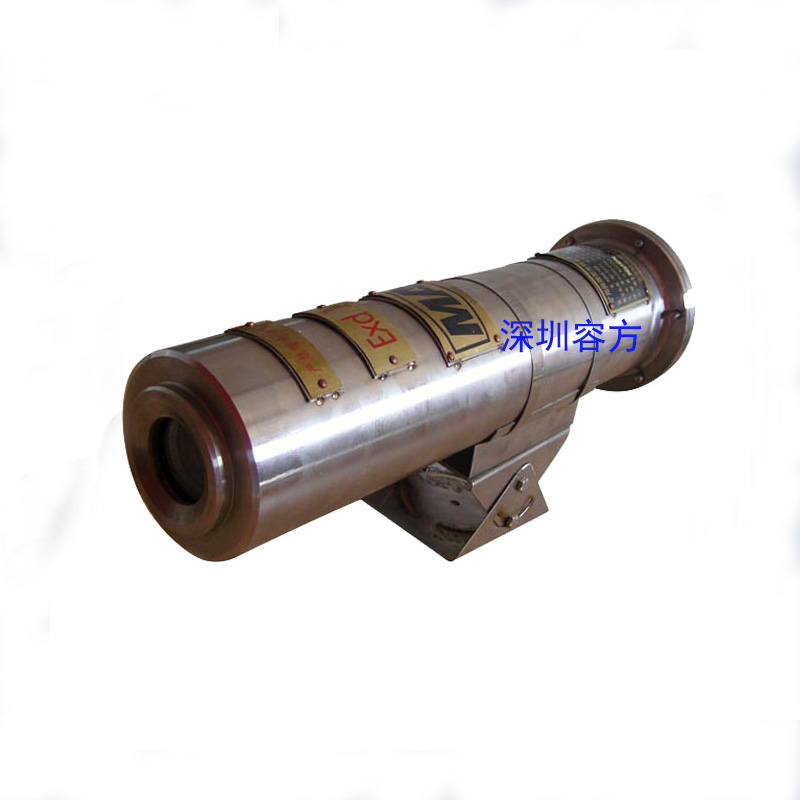

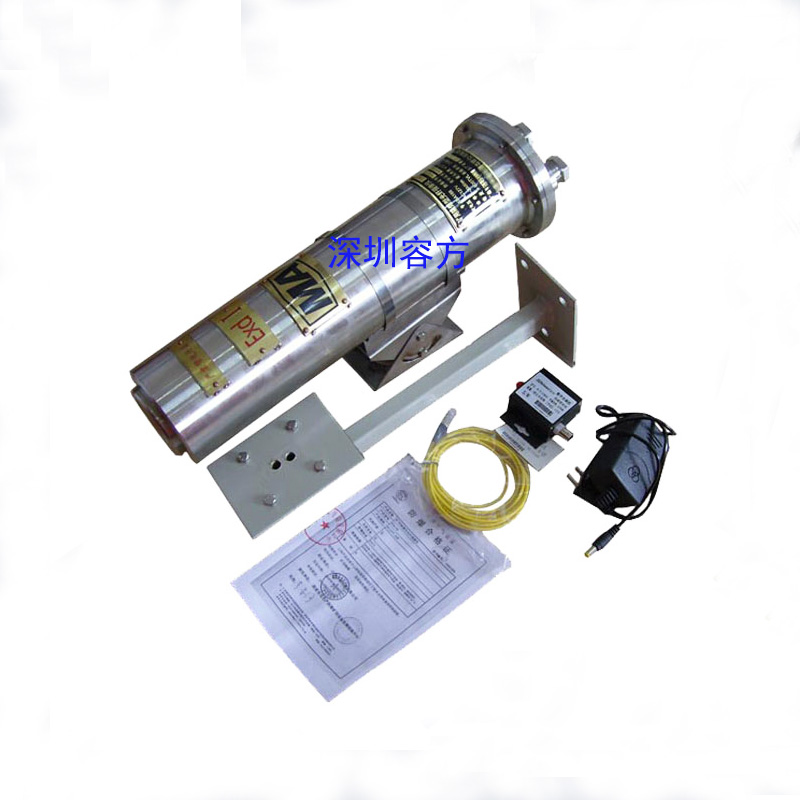

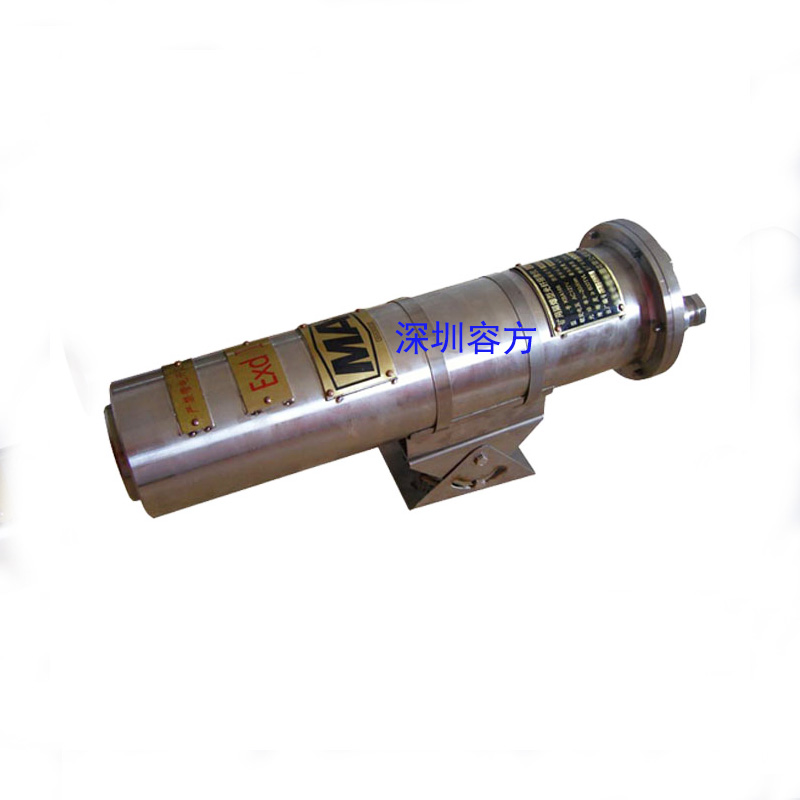

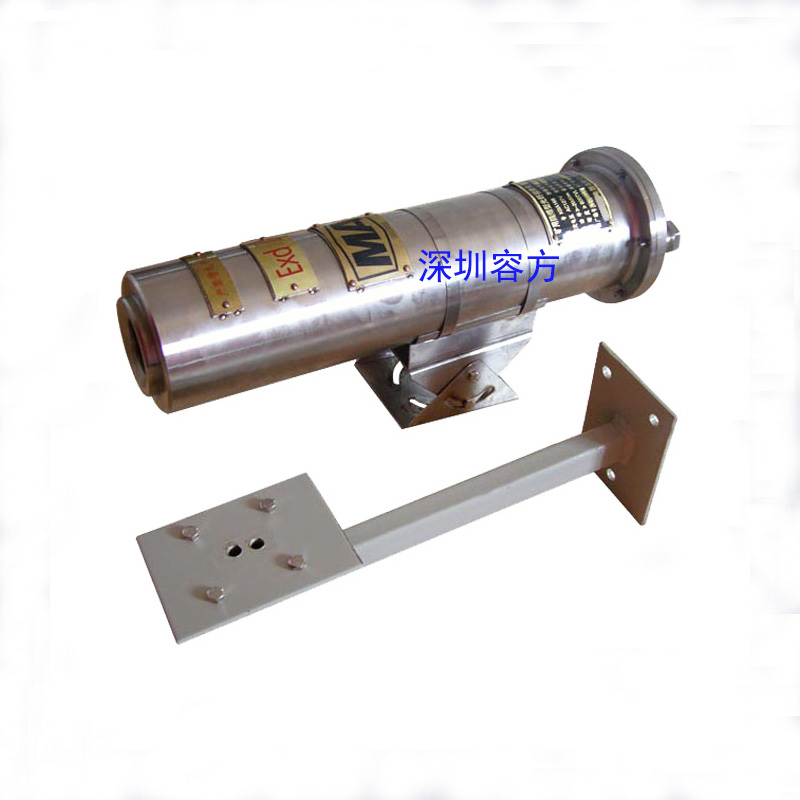

产品名称：矿用隔爆型光纤摄像仪
内部编号:KBA166
矿用隔爆型光纤摄像仪（以下简称摄像仪），用于井下重要场所的图像摄取和传输，适用于含有甲烷等爆炸性混合气体、具有爆炸危险的煤矿井下。 是工业电视的主要组成部分。产品使用稳定可靠，国内性价比最高。
产品执行标准为Q/ZMD 002-2009《矿用隔爆型光纤摄像仪》和GB15465-1995《微光电视摄象机总技术条件》。
产品结构：
摄像仪由防爆外壳和机芯组成，机芯固定在防爆外壳内。机芯由电源板、光端机、摄像机三部分组成。
摄像机采用黑白1/3CCD感光器件，输出1Vp-p全电视视频信号，光端机将视频信号转换为光信号并传输至地面监控中心，起到实时监视作用。
适用环境：
矿用隔爆型光纤摄像仪按GB3836-2010标准设计制造.用于Ⅰ类气体组别以下（典型气体为甲烷、瓦斯等），诸如煤矿井下有瓦斯、煤尘爆炸危险的高危场所。
产品输出方式为光端机传输, 直接使用一芯单模光纤,使用光端机将视频信号传输至监控室。输出光信号功率: -13dBm～-4 dBm, 传输距离： 25 km
| 电源板： | |
| 输入电压： | AC127V |
| 输入,输出隔离电压： | 2000VAC/1min |
| 保 护： | 过热、短路自恢复 |
| 输出电压： | DC12V，DC5V（网络型） |
| 功 率： | 12W |
| 光端机： | |
| 型号： | VT/VR1130 |
| 带宽： | 10MHz |
| 视频输入输出阻抗： | 75Ω、1Vp-p |
| 波长： | 1310nm； |
| 光接口： | ST |
| 传输方式： | 单模 |
| 制式： | PAL |
| 摄像机： | |
| 型号： | TC-600 |
| 镜头： | 4mm/6mm/8mm/16mm等固定光圈 |
| 感光器件： | 黑白、彩色可选 |
| 水平清晰度： | 570TVL |
| 输出阻抗： | 75Ω、1Vp-p |
| 最低照度： | 0.001 Lux |
